Puentes colgantes


Descripción general

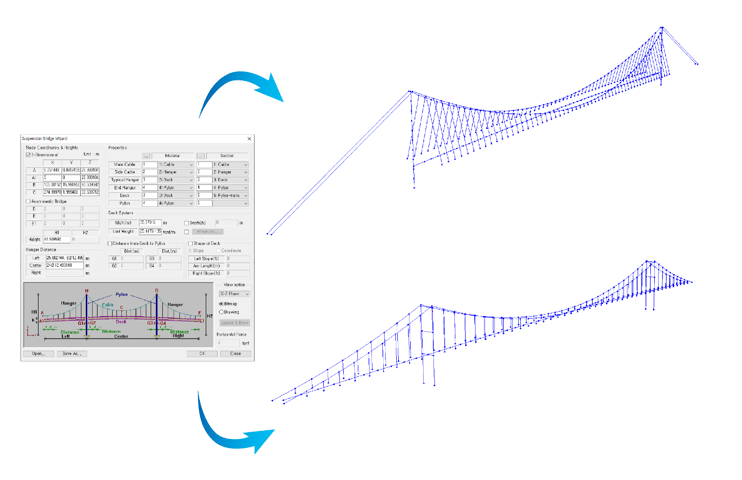

Modelado

+ Varios elementos (Truss, Cable, Beam, etc.)

+ Asistente de puente colgante

+ Calculadora de propiedades de sección

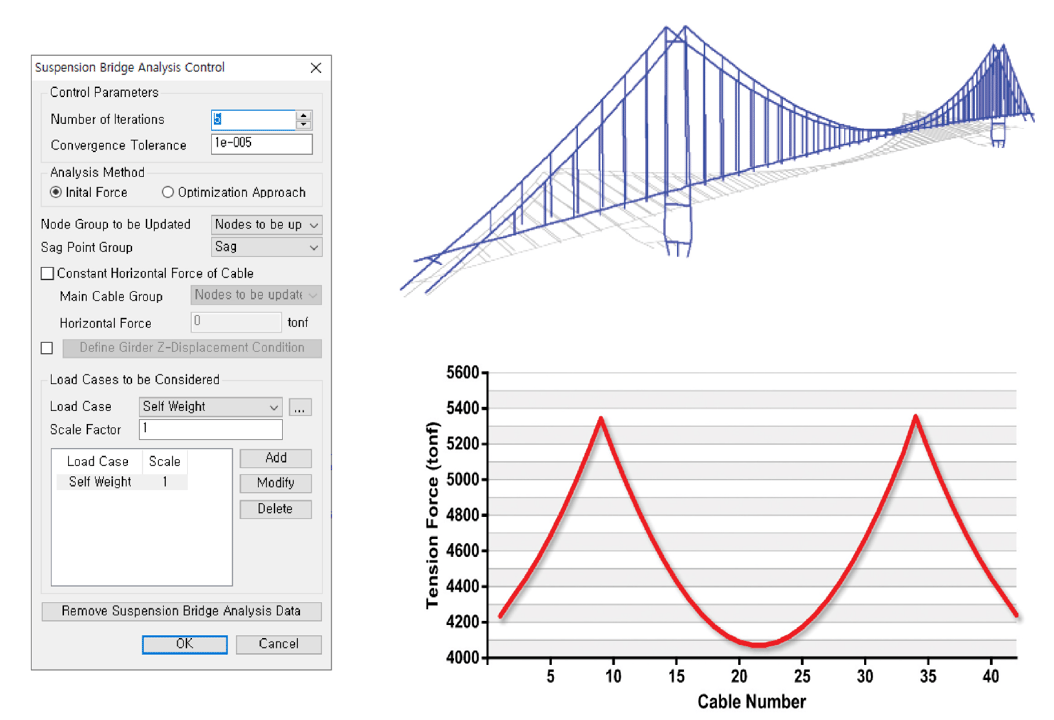

Análisis

+ Liberación del extremo de la viga

Diseño

+ Control de análisis de puentes colgantes

+ Control de análisis de construcción

+ Gráfico de historial de etapas/pasos

El análisis estructural de un puente colgante se divide en análisis del estado completado y análisis de la etapa de construcción. El análisis del estado completado se realiza comprobando el comportamiento del puente terminado. El análisis de la etapa de construcción se realiza verificando la estabilidad estructural y las fuerzas de sección calculadas durante el montaje. midas Civil proporciona diversas funciones para realizar un análisis completo de puentes colgantes.

Detalles

Asistente de puente colgante

Asistente de puente colgante

La función Asistente para puentes colgantes genera automáticamente modelos de puentes colgantes en 2D o 3D y al mismo tiempo calcula las longitudes no deformadas de cables y soportes. Al finalizar el modelo, las longitudes finales no deformadas, la forma geométrica y las tensiones internas del miembro se calculan utilizando la función en el Control del asistente del puente colgante.

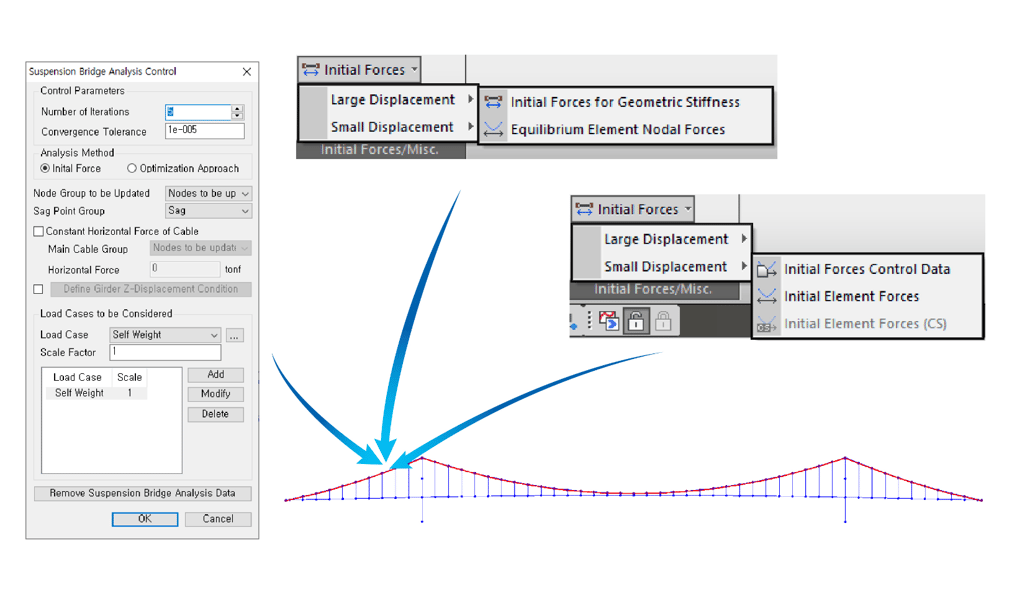

Control de análisis de puentes colgantes

Control de análisis de puentes colgantes

Es necesario analizar el modelo de puente colgante para determinar la configuración inicial precisa del sistema global de un puente. Se proporcionan dos opciones para el análisis. El método de Fuerza Inicial determina una configuración inicial de un modelo de puente colgante actualizando las fuerzas iniciales. El método de Enfoque Óptimo determina una configuración inicial de un modelo de puente colgante actualizando los parámetros de diseño que satisfacen la condición de restricción especificada.

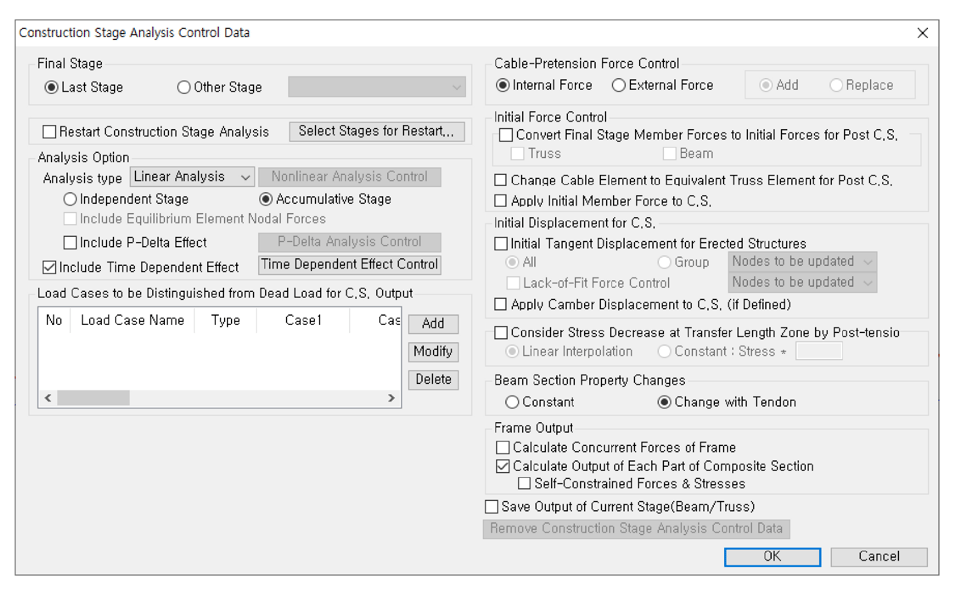

Control de Análisis de Etapa de Construcción

Control de Análisis de Etapa de Construcción

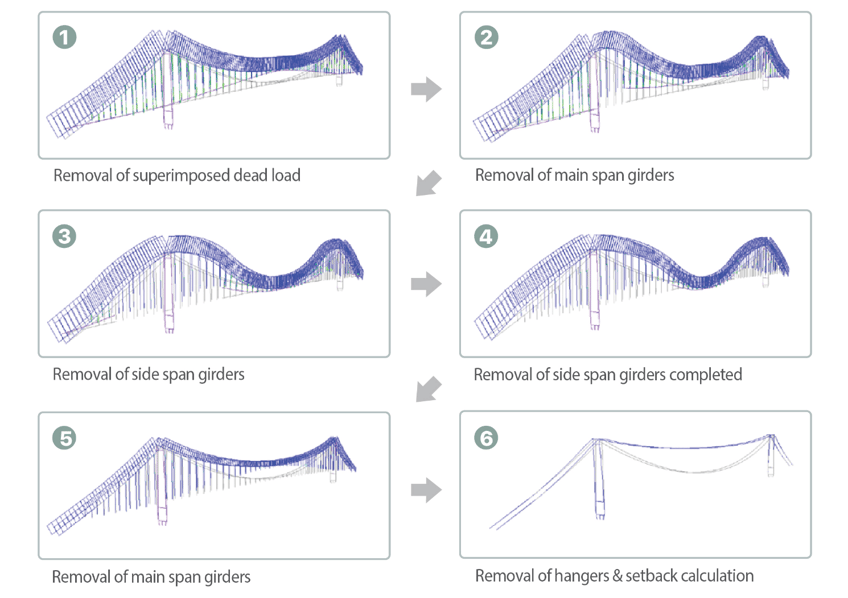

El efecto de los grandes desplazamientos no puede ignorarse al calcular las fuerzas para la construcción de puentes colgantes. El análisis de la etapa de construcción no lineal se lleva a cabo reflejando las fuerzas nodales del elemento de equilibrio calculadas en el análisis de estado completo. El control de análisis de etapas de construcción proporciona varias opciones para análisis de grandes desplazamientos, geometría no lineal y análisis de fuerzas de cables.
