Puentes atirantados


Descripción general

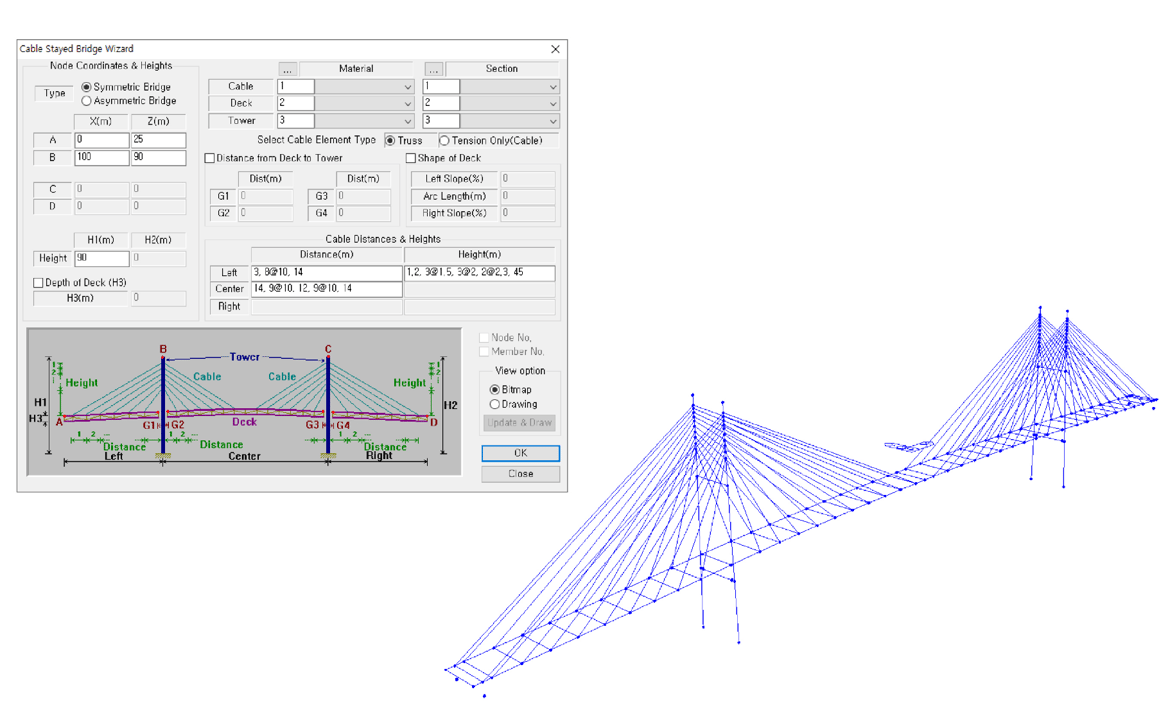

Modelado

+ Asistente para puentes atirantados

+ Importar *.dxf

+ Varios tipos de elementos y tipos de límites

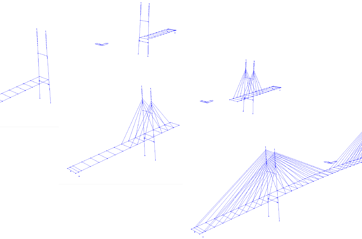

Análisis

+ Análisis estático

+ Análisis de etapa de construcción

+ Análisis dinámico

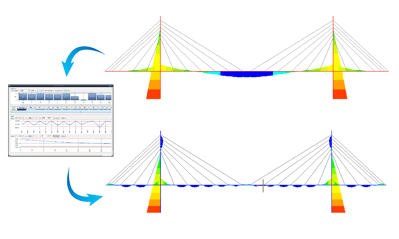

Diseño

+ Factor de carga desconocido

+ Ajuste de fuerza del cable

El análisis estructural de puentes atirantados en midas Civil es el siguiente. En primer lugar, después de completar el modelo con el asistente o la función de modelado, ingrese la carga muerta en el modelo. Luego, calcule la tensión inicial del cable con la función Factor de carga desconocido. Cuando se determina la forma inicial, el análisis estructural se puede completar realizando el análisis de la etapa de construcción, el análisis de carga móvil, el análisis dinámico (incluido el análisis sísmico) y el análisis de pandeo de valores propios proporcionado por midas Civil.

Detalles

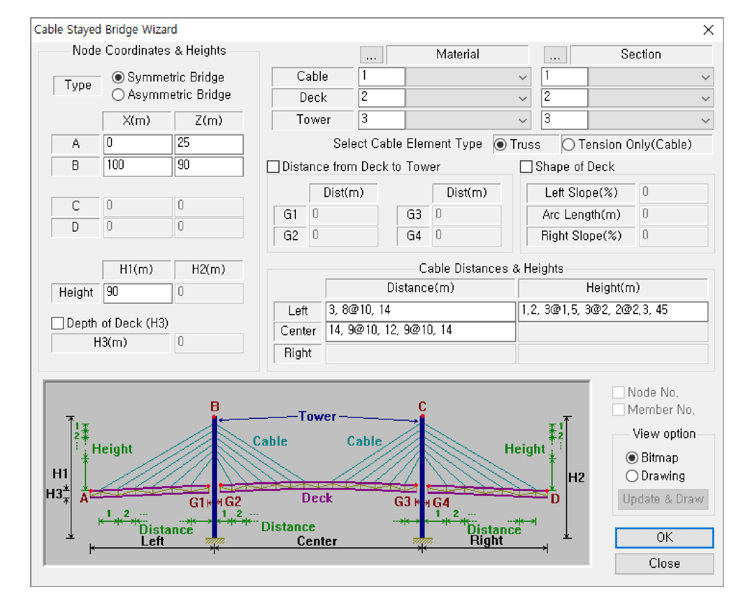

Asistente para puentes atirantados

Asistente para puentes atirantados

El Asistente para puentes atirantados es una función disponible para la comodidad del usuario en el modelado. Con esta función, el usuario puede crear un modelo 2D considerando la forma simétrica y asimétrica de los puentes atirantados, la forma de las vigas (cerchas o vigas) y la elevación de los puentes.

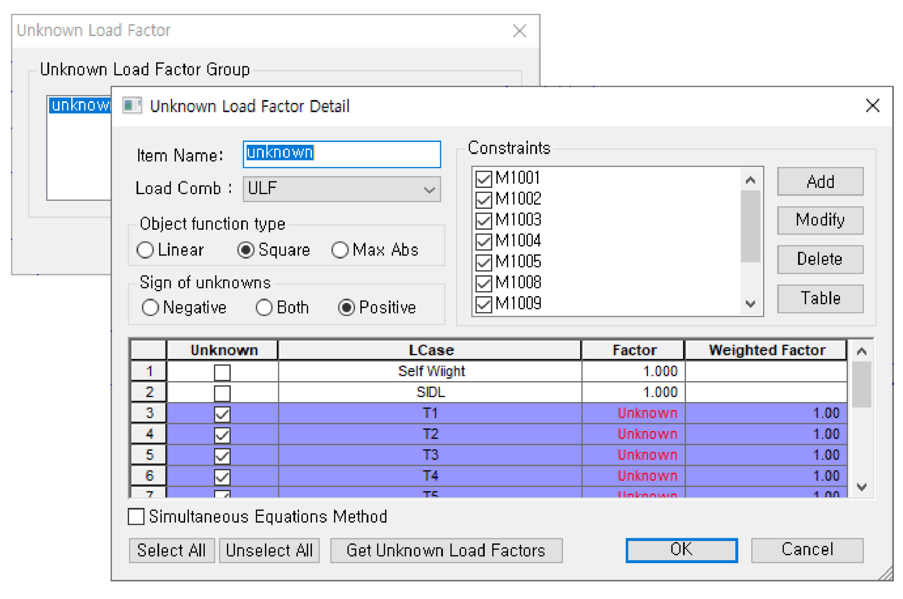

Factor de carga desconocido

Factor de carga desconocido

El factor de carga desconocido es una función de optimización para determinar el factor de carga óptimo que satisface restricciones específicas de estructuras. Se puede utilizar eficazmente para calcular la tensión inicial introducida en los cables de puentes atirantados o para obtener cargas elevadas para ajustar la distribución del momento de puentes de gran luz.

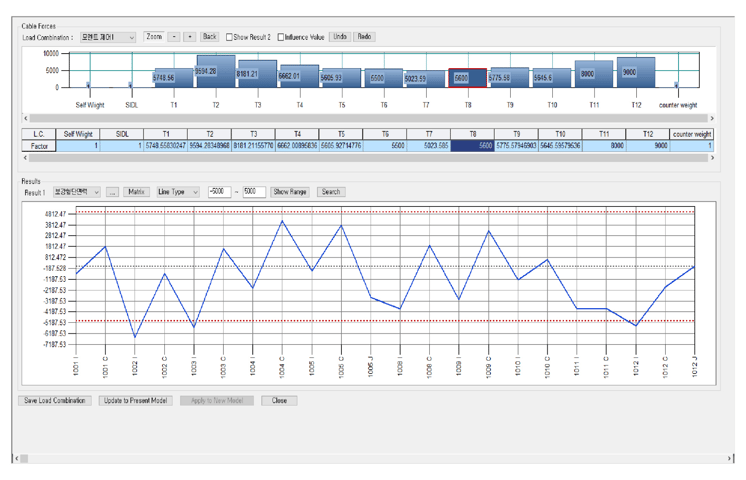

Ajuste de fuerza del cable

Ajuste de fuerza del cable

Se requieren varios cálculos repetitivos para calcular la tensión óptima del cable en un puente atirantado. Sin embargo, la función Cable Force Tuning se utiliza para acortar este proceso de cálculo repetitivo calculando los efectos de desplazamiento/fuerza del miembro/esfuerzo en la tensión del cable (o factor de carga) ajustado por el usuario usando la matriz de influencia. Las salidas o resultados luego se muestran en un gráfico en tiempo real.
