Puentes de acero


Visión general

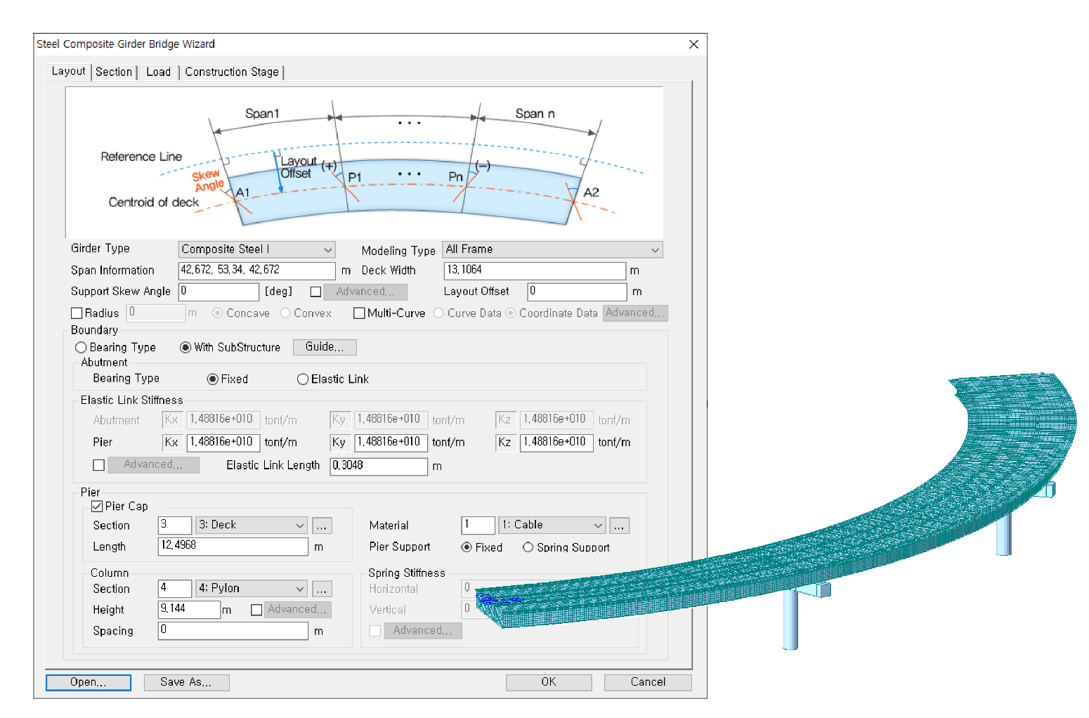

Modelado

+ Asistentes de estructura (compuesto de acero, ILM, truss, etc.)

+ Límites de tipo Link & Release/Offset

+ Calculadora de propiedades seccionales

Análisis

+ Análisis de carga móvil

+ Análisis de pandeo

+ Factor de escala de ancho efectivo

Diseño

+ Diseño de acero

+ Diseño compuesto

En midas Civil, el usuario puede considerar varias secciones de diseño de una estructura utilizando la base de datos de la propiedad de sección del puente de acero y la función Calculadora de propiedades seccionales. Los puentes de acero tienen muchas conexiones entre los miembros. Estas propiedades se pueden considerar utilizando los enlaces y los límites de liberación/desplazamiento de midas Civil. Después de modelar el puente, el análisis estructural como el análisis estático, el análisis de pandeo, el análisis de carga en movimiento, etc., se puede realizar utilizando midas Civil. A partir de entonces, el usuario puede revisar la idoneidad de la sección utilizando las funciones de diseño de acero y diseño compuesto.

Detalles

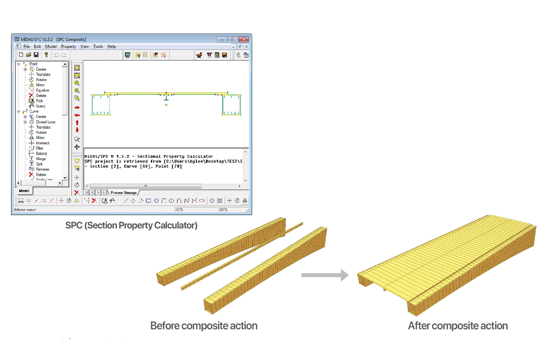

Calculadora de propiedades seccionales

Calculadora de propiedades seccionales

Las secciones definidas por el usuario se pueden crear utilizando la Calculadora de propiedades seccionales (SPC). * Los archivos .dxf se pueden importar directamente, lo que facilita la creación de secciones. Los cálculos de las propiedades de sección se proporcionan para la configuración de la sección de entrada mediante la generación de mallas óptimas totalmente automatizadas. Además, es posible crear secciones compuestas por varios materiales.

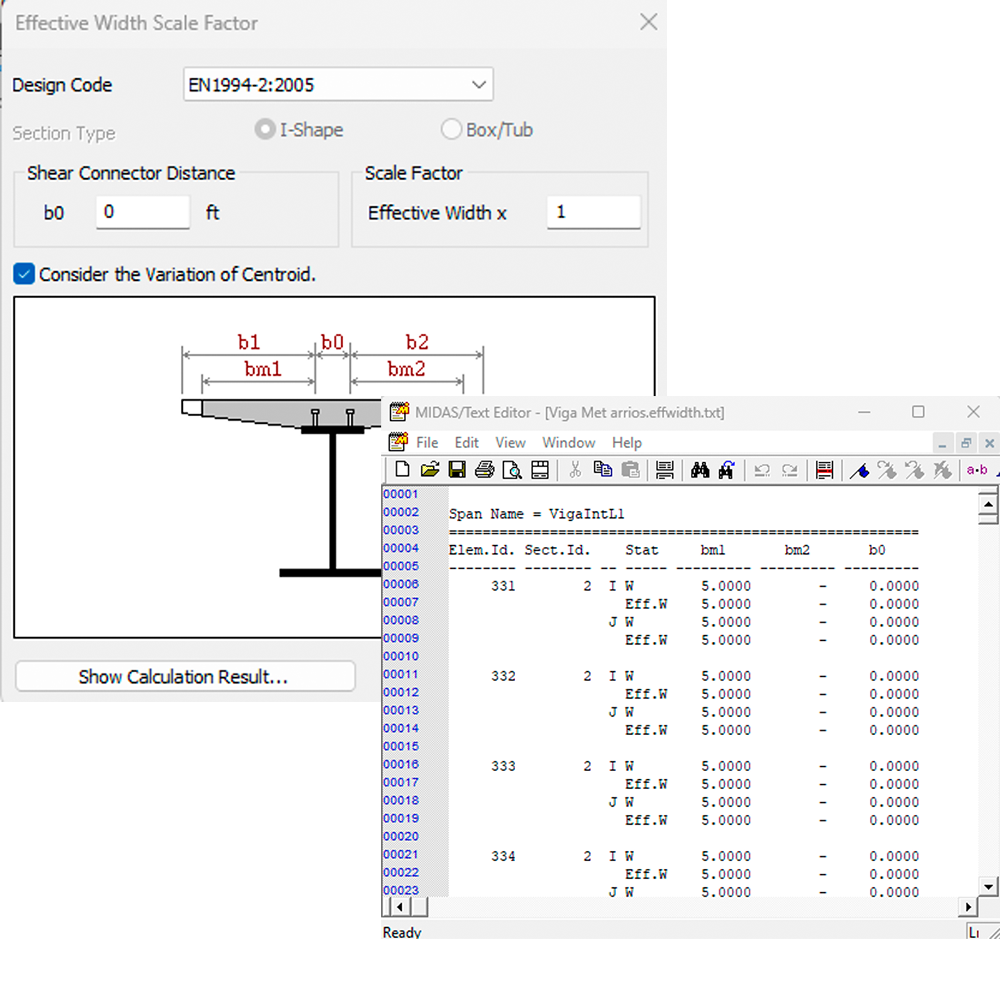

Factor de escala de ancho efectivo

Factor de escala de ancho efectivo

Se puede aplicar un factor de escala para un momento de inercia (Iyy) sobre el eje Y para comprobar las tensiones seccionales que reflejan una anchura efectiva. También se especifican los factores de escala para las distancias desde el eje neutro hasta las fibras extremas superior e inferior (z_top y z-bot). Los factores de escala se aplican solo a los cálculos de tensión y no afectan a los cálculos de fuerzas y deflexiones. Para las secciones mixtas de acero y las secciones de hormigón pretensado, se proporcionan opciones adicionales que calculan el ancho efectivo.

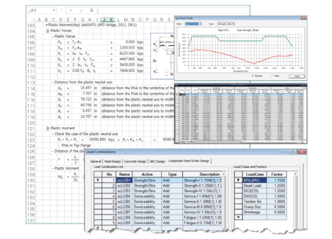

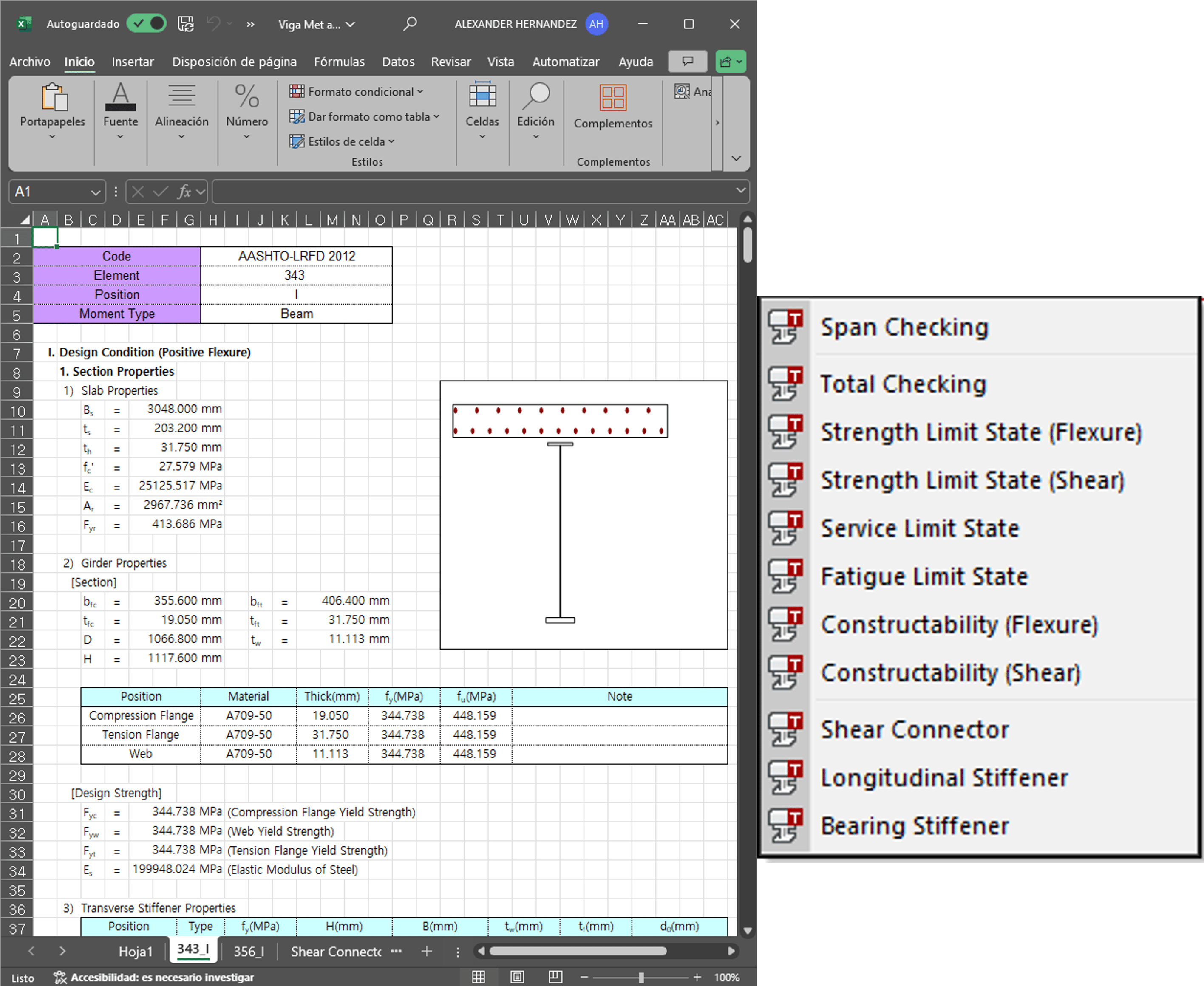

Diseño compuesto

Diseño compuesto

midas Civil ofrece dos tipos de comprobación de diseño en Diseño Compuesto (Diseño de Vigas de Placa de Acero Compuesto y Diseño de Sección General Compuesto). Al introducir las variables de diseño, la información de los rigidizadores longitudinales y transversales y la información del conector de cortante en la función Diseño compuesto, el cálculo se puede revisar para todo el modelo o para las secciones seleccionadas. Los resultados del diseño se pueden comprobar en el informe detallado, la tabla y las vistas gráficas.
