Puentes prefabricados de hormigón


Descripción general

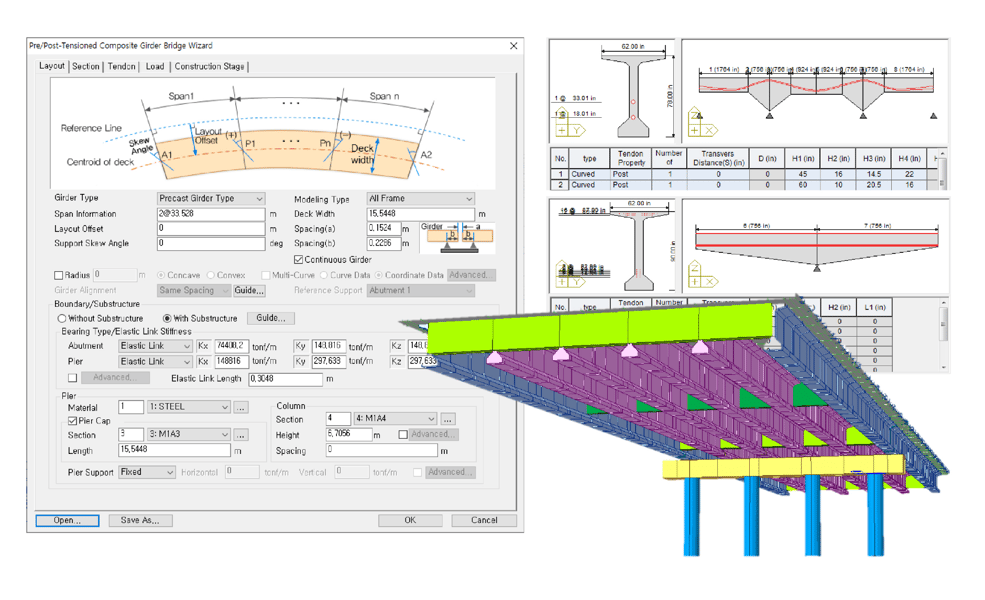

Modelado

+ Asistente de puentes compuestos pretensados

+ Cargas de pretensado (propiedad del tendón/perfil/pretensado)

+ Cambiar perfil de tendón

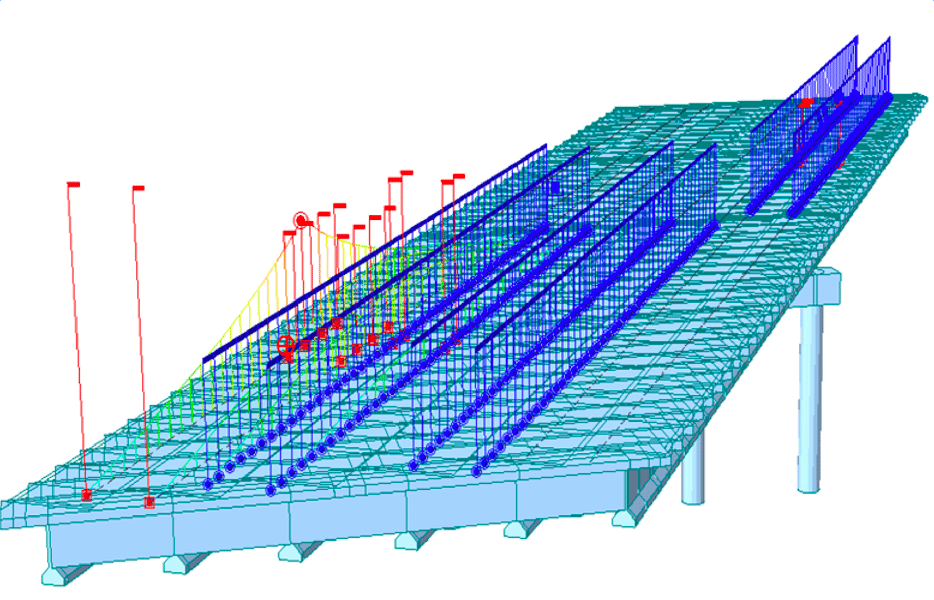

Análisis

+ Análisis de carga móvil

+ Análisis de etapa de construcción

+ Combinación de carga (generación automática)

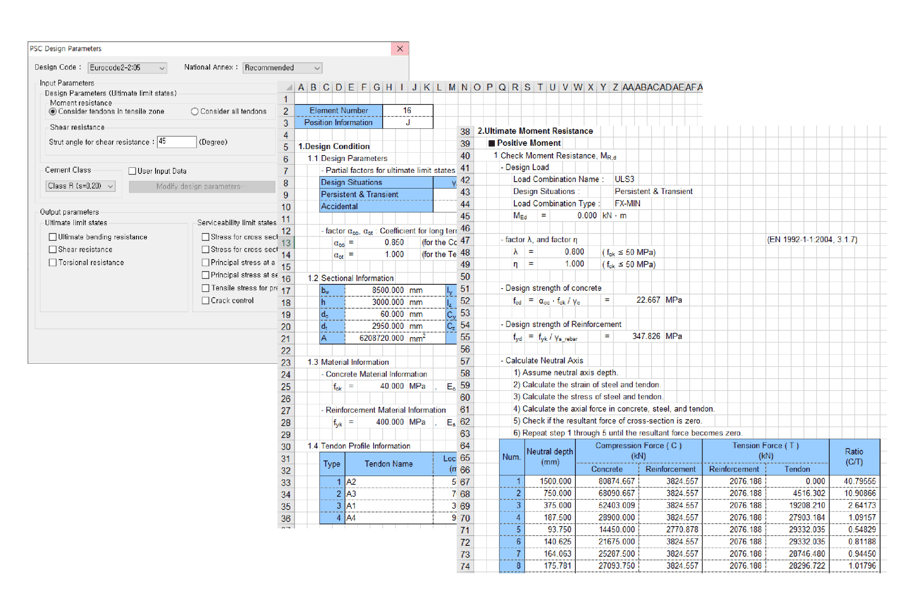

Diseño

+ Diseño PSC

En midas Civil, el análisis estructural y la revisión de secciones de puentes prefabricados de hormigón se pueden realizar de forma sencilla y precisa. La fuerza de pretensado se puede considerar utilizando el perfil del tendón, y se proporcionan estándares de diseño y función para considerar tanto para el postensado como para el pretensado. Hay opciones convenientes disponibles para minimizar la tarea de optimizar el perfil del tendón y el pretensado. Después del análisis estructural, se pueden generar combinaciones de carga con la opción de generación automática y se puede verificar la capacidad de las vigas perfiladas en el diseño del PSC.

Detalles

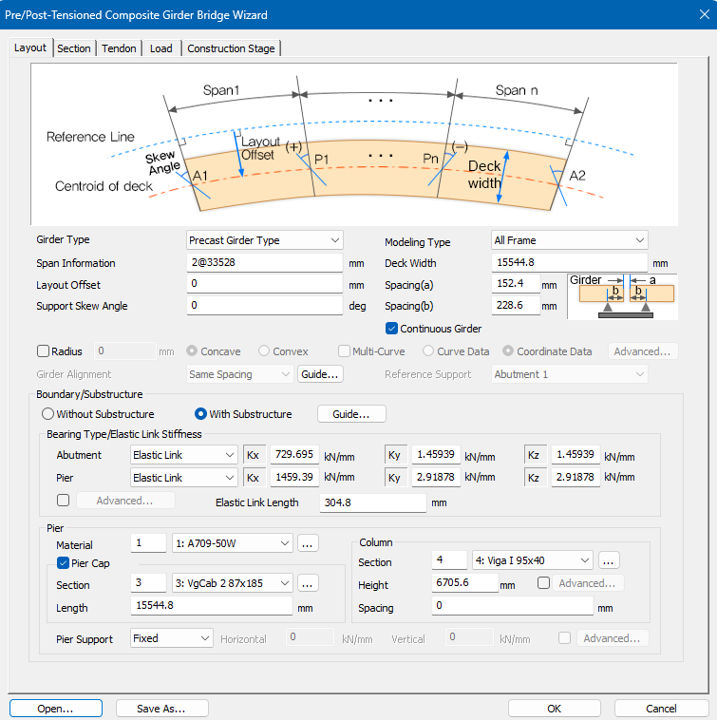

Asistente de puentes compuestos pretensados

Asistente de puentes compuestos pretensados

El Asistente para puentes compuestos pretensados ​​facilita el modelado de puentes de vigas prefabricadas. Son posibles tanto puentes rectos como curvos, y las condiciones de contorno, cargas muertas y cargas en movimiento se consideran para el modelo básico requerido para el análisis estructural. Además, se considera simultáneamente la etapa de construcción; por lo tanto, el usuario puede revisar la composición de la etapa de construcción de puentes de vigas prefabricadas.

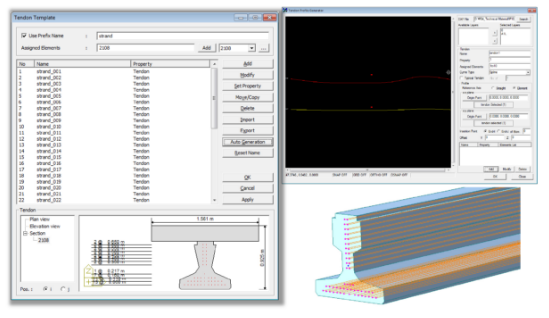

Propiedad del tendón

Propiedad del tendón

La función Propiedad del tendón permite al usuario considerar el método de tensión y las propiedades de los tendones que dependen del tiempo. La función Perfil de tendón puede implementar la forma del tendón como coordenadas, y se puede realizar un análisis estructural preciso configurando opciones detalladas como la longitud de transferencia y la longitud de desunión en la función Perfil de tendón. En la función Tendón Pretensado, se puede considerar la fuerza de elevación (o elevación), de modo que el tensado real se pueda implementar con precisión. La optimización de tendones puede ser un proceso de modelado iterativo. Para este inconveniente, se proporciona la función Cambiar perfil de tendón.

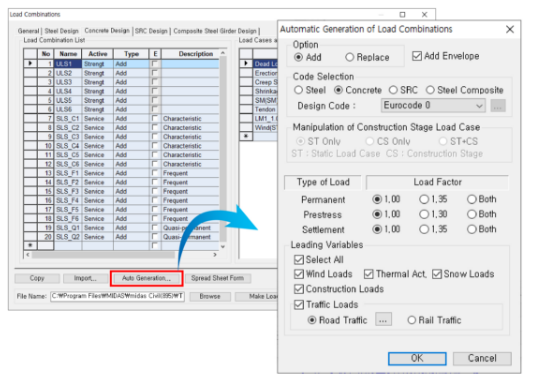

Combinación de carga

Combinación de carga (generación automática)

En la función Combinación de carga, el usuario puede combinar varios casos de carga utilizados en el análisis estructural. Entre las diversas opciones proporcionadas por la función Combinación de carga, la opción Generación automática crea combinaciones de carga que satisfacen los estándares de diseño deseados por el usuario.
