Interacción suelo-estructura


Descripción general

Modelo

+ Elemento de viga

+ Elemento de placa

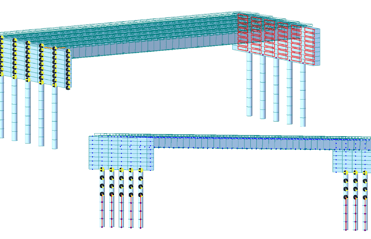

Límites y cargas

+ Resorte puntual/superficial

+ Puente integral

+ Propiedad de bisagra inelástica

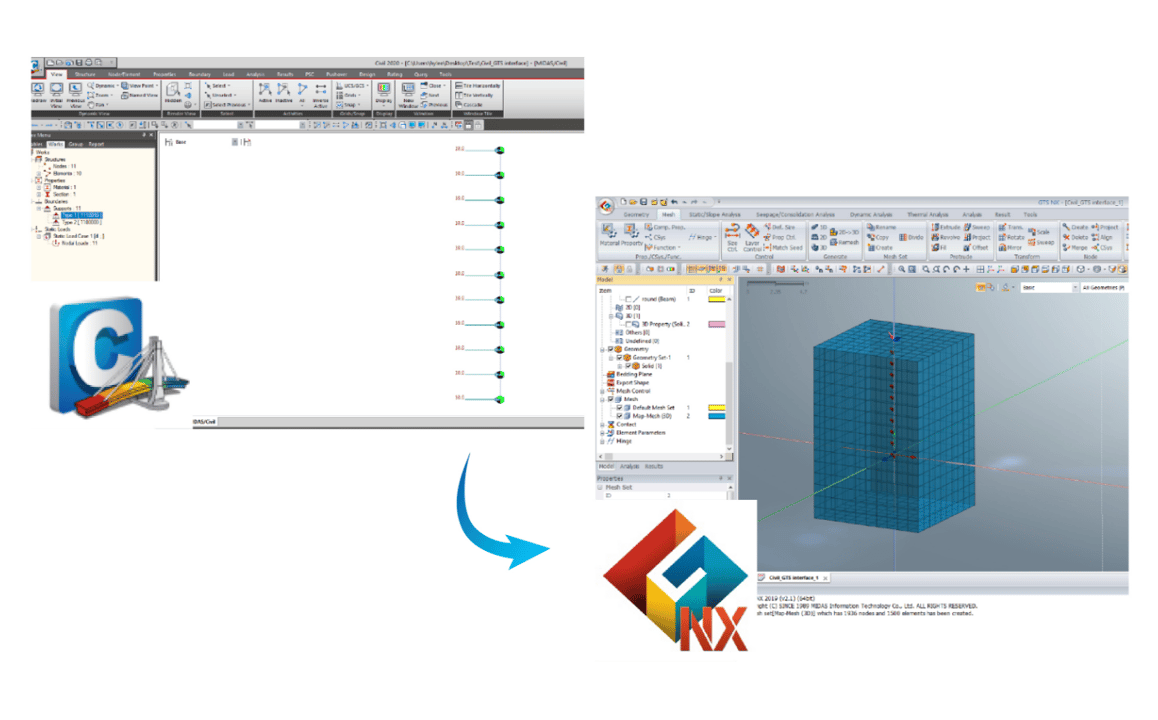

Análisis

+ Exportar archivo *.mxf (para FEA/GTS)

+ Importar resultados nodales (para GTS)

+ Exportar resultados nodales (para GTS)

En midas Civil, se proporcionan varios tipos de límites para que la interacción suelo-estructura se pueda aplicar de acuerdo con las condiciones de diseño. También permite al usuario poder modelar una estructura sin tener que preocuparse por utilizar elementos de viga y placa. Dependiendo de la condición de diseño, la rigidez se puede utilizar como un valor simple, una matriz de rigidez o una curva py. Además, los archivos del modelo se pueden intercambiar mutuamente con GTS NX, un programa geotécnico de MIDAS IT, y se puede calcular la curva py exacta aplicada al soporte del resorte.

Detalles

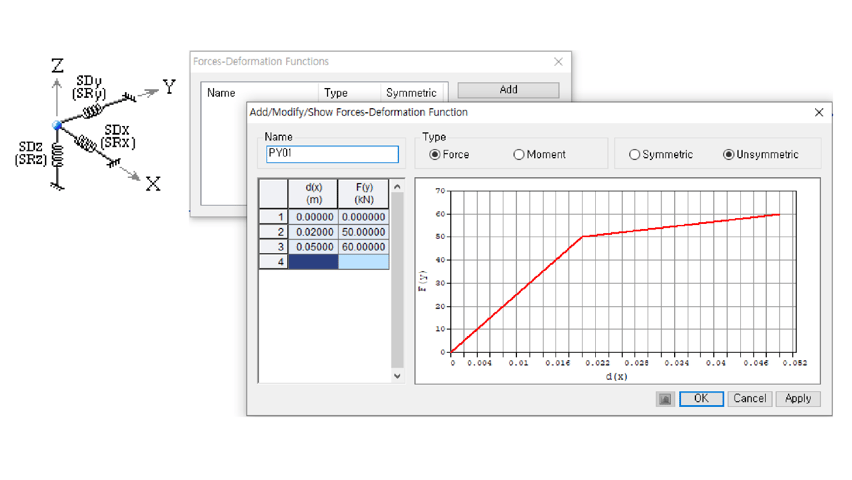

Punto de primavera

Punto de primavera

El usuario puede aplicar rigidez elástica a los nodos utilizando la función Point Spring. Para definir la rigidez del resorte se utilizan curvas de fuerza-desplazamiento lineales, de solo compresión/tensión y multilineales que utilizan curvas de fuerza-desplazamiento definidas por el usuario. Si los datos de rigidez del resorte están disponibles, el usuario puede considerar los soportes de resorte ingresando el valor de rigidez directamente en la matriz de rigidez de 6x6 usando la función general del resorte.

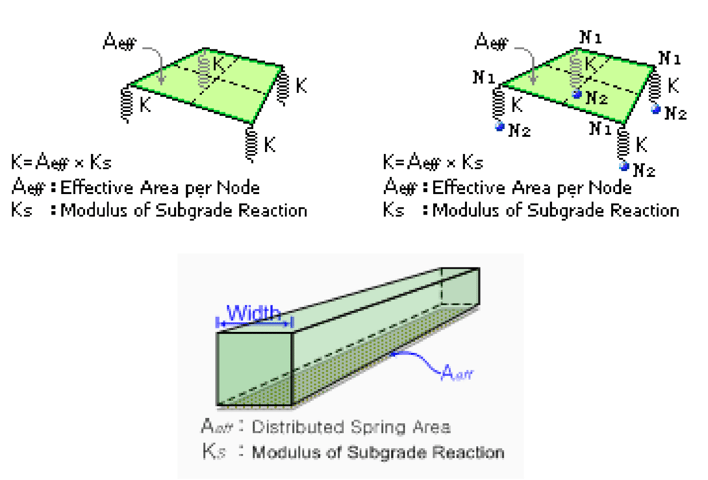

Resorte de superficie

Resorte de superficie

La función de resorte de superficie aplica rigidez de resorte por unidad de área o unidad de longitud a elementos seleccionados. El soporte de resorte se puede considerar para fines de análisis proporcionando dos métodos. Un método de resorte nodal que distribuye la rigidez a los nodos, y un método de resorte distribuido distribuye la rigidez de manera uniforme a los elementos.

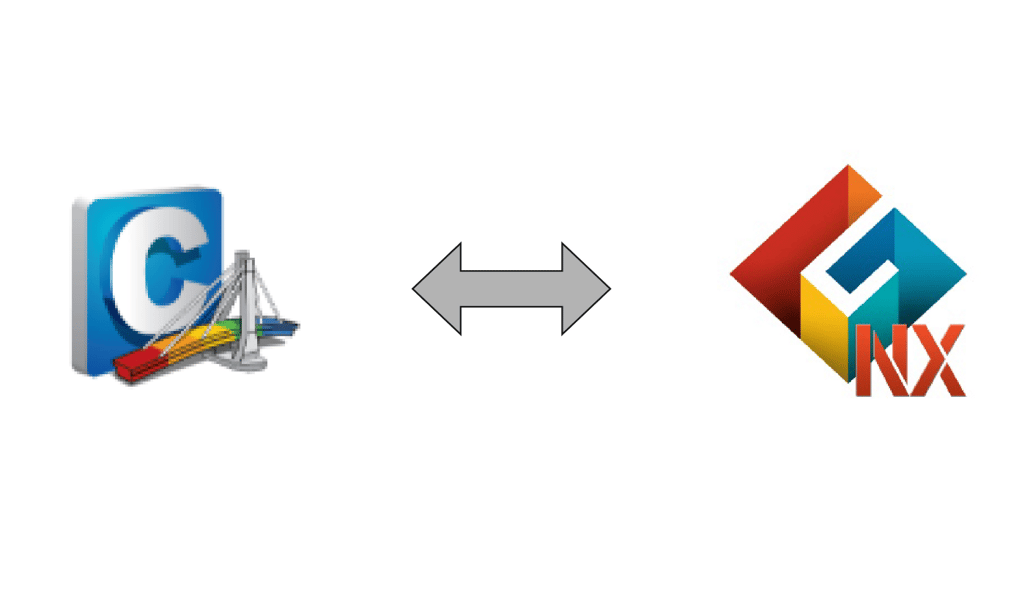

Interfaz con GTS NX

Interfaz con GTS NX

Para derivar una curva py del suelo más precisa, el usuario puede colaborar con el programa geotécnico GTS NX de MIDAS IT. Después de modelar la estructura en midas Civil, el usuario puede importar el modelo a GTS NX. Además, para realizar un análisis preciso de la interacción suelo-estructura, los resultados del análisis, como el desplazamiento o las fuerzas de reacción de los nodos aplicados con soportes de resorte, se pueden exportar desde midas Civil a GTS NX. Y la curva py de los soportes de resorte se puede importar desde GTS NX a midas Civil.
