Alcantarillas


Descripción general

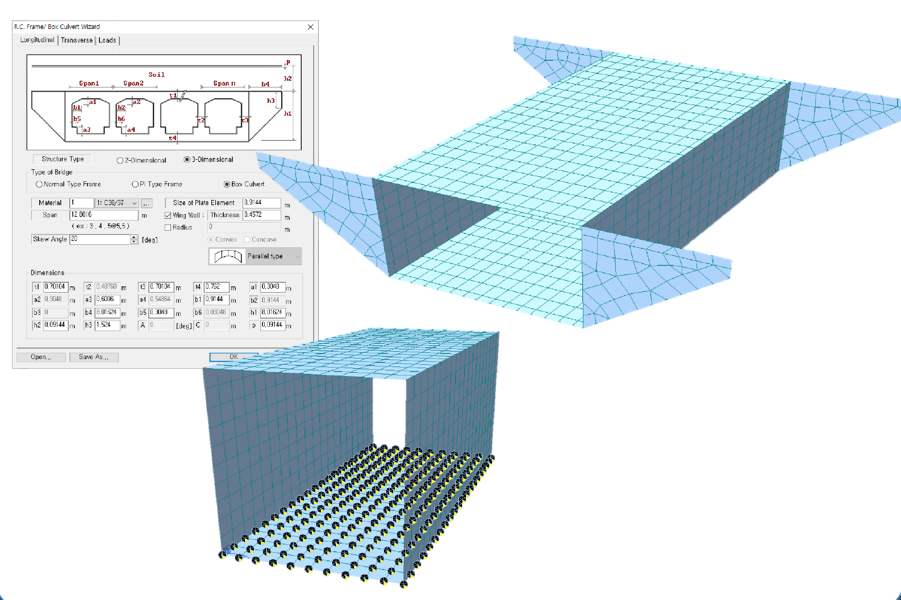

Modelado

+ Asistente de cuadro/caja RC

+ Muelle de superficie

+ Definir dominio y definir subdominio

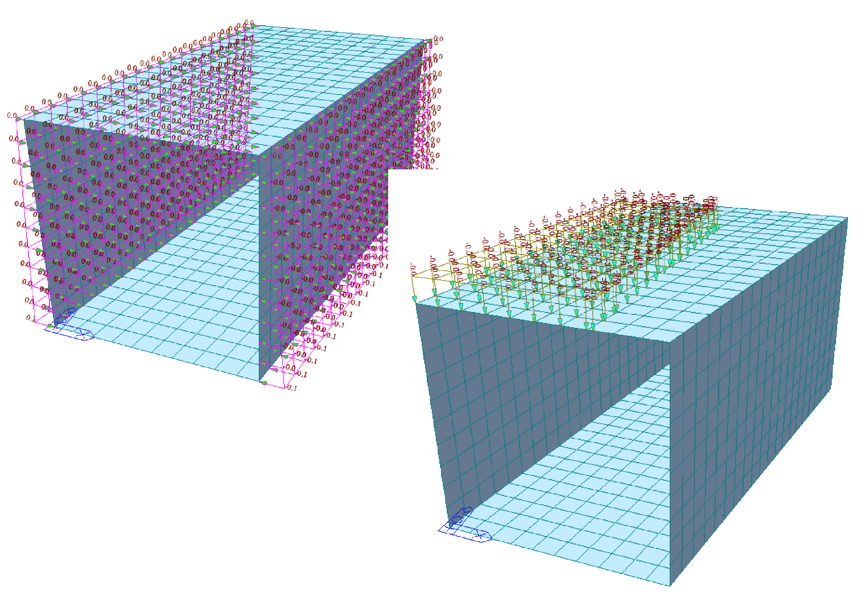

Análisis

+ Análisis estático

+ Análisis de carga móvil

+ Asignación de cambio de límites para cargar caso/Análisis

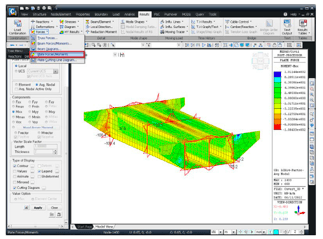

Diseño

+ Diseño RC

+ Suma de fuerzas en dirección local

+ Diagrama de fuerza resultante

Una alcantarilla de caja suele ser una estructura enterrada predeterminada que sirve para una variedad de propósitos. En midas Civil, las alcantarillas tipo cajón se pueden modelar utilizando varios tipos de elementos, condiciones de contorno y tipos de carga. Además, es posible revisar la sección correspondiente utilizando la función de diseño RC en la función Diseño, de modo que el diseño de una alcantarilla tipo cajón se pueda completar en un solo programa.

Detalles

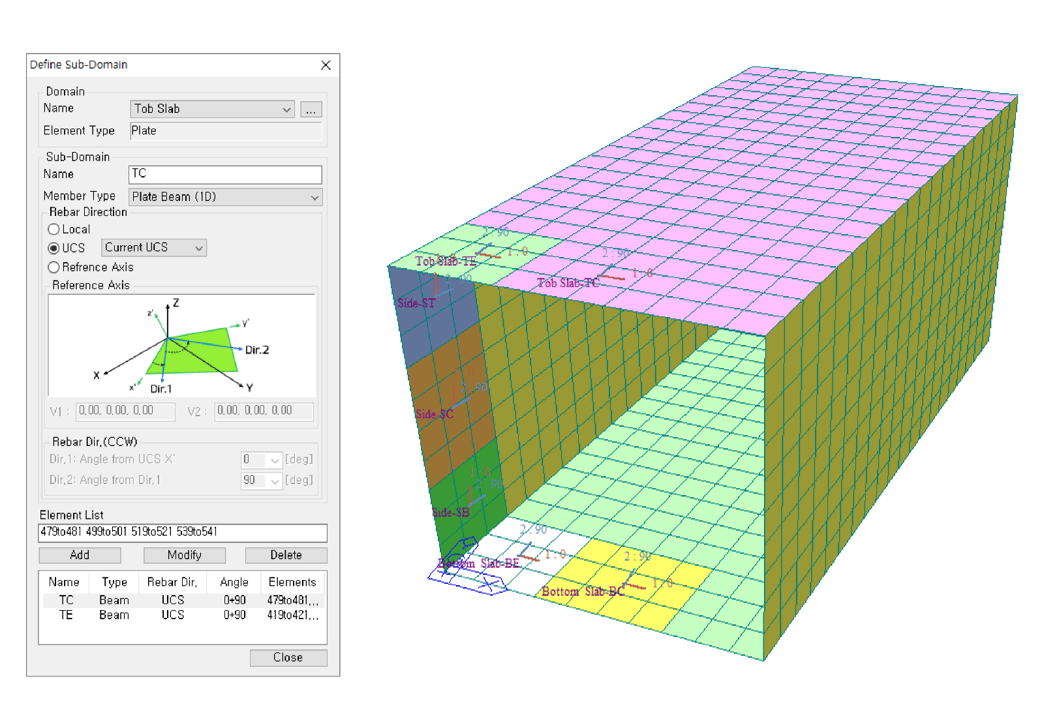

Definir dominio y definir subdominio

Definir dominio y definir subdominio

Se requieren configuraciones de dominio y subdominio para realizar el diseño de elementos de placa en midas Civil. Después de configurar el subdominio, se puede utilizar el diseño de viga en placa o columna en placa de la función de diseño RC y la función de verificación.

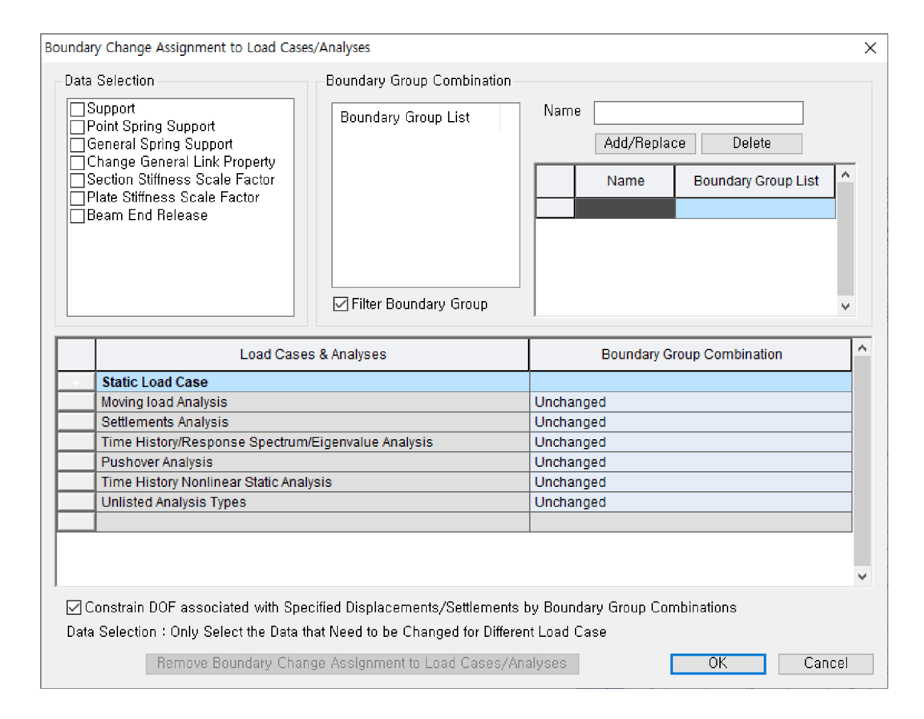

Asignación de cambio de límites al caso

Asignación de cambio de límites al caso/análisis de carga

Diferentes casos de carga (análisis) pueden conservar condiciones de contorno separadas dentro de un modelo. Incluso en el caso de que el análisis estático y el análisis dinámico estén asociados con diferentes condiciones de contorno, los dos análisis se pueden realizar dentro del mismo modelo en lugar de dos archivos de modelo diferentes.

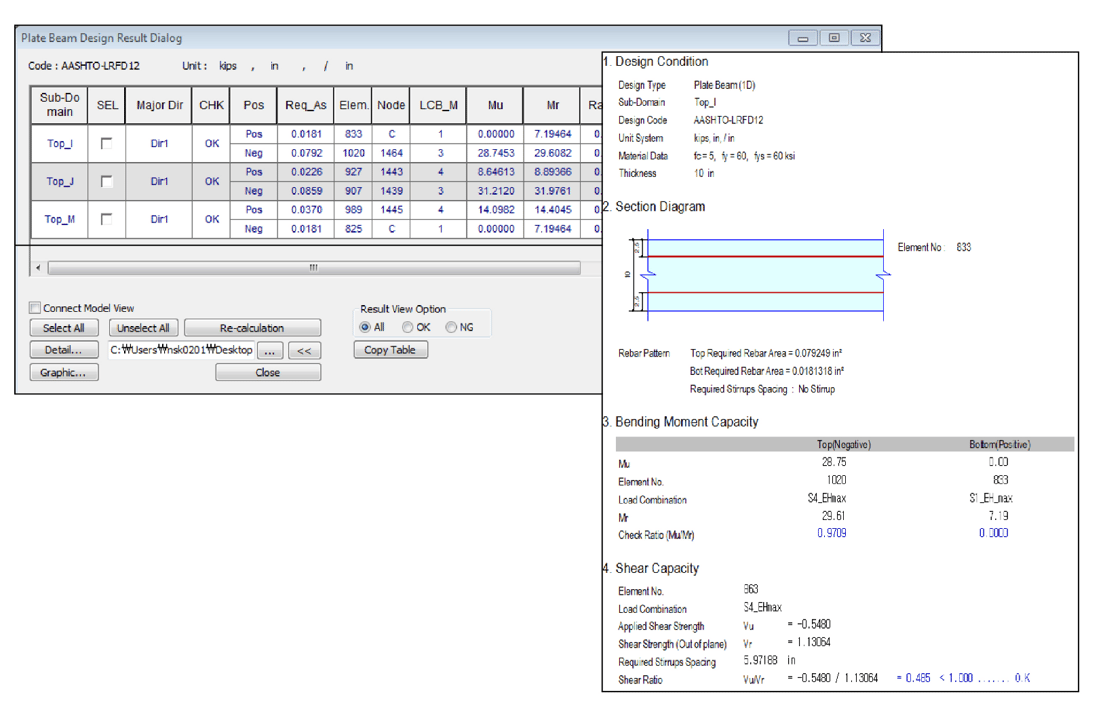

Diseño RC

Diseño RC

En la función RC Design, el usuario puede realizar revisiones de secciones de acuerdo con los estándares de diseño específicos de cada país. Además, los datos necesarios para el diseño se pueden introducir fácilmente. La función RC Design se divide en Diseño y Verificación. La función Diseño utiliza resultados de análisis y entradas de diseño para diseñar cada miembro y proporciona la cantidad óptima de refuerzo necesaria para la estructura. La función de Verificación realiza un diseño específico del componente utilizando resultados de análisis y entradas de diseño y revisa las condiciones de diseño apropiadas.
